| 测量范围 | 0.6~6t/h |
|---|---|
| 产地 | 厦门 |
| 工作温度 | -50-150℃ |
| 工作压力 | 1.6MPa |
| 精度等级 | 0.2% |
| 类型 | 质量流量计 |
| 适用介质 | 油品 |
| 执行质量标准 | 国标 |
| 品牌 | HOMKOM/宏控 |
| 型号 | HK-CMF-C-DN25 |
| 质量认证 | ISO9001-2000 |

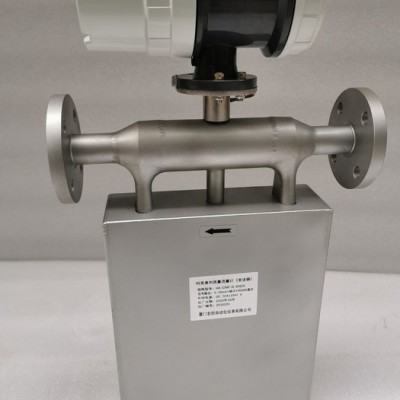

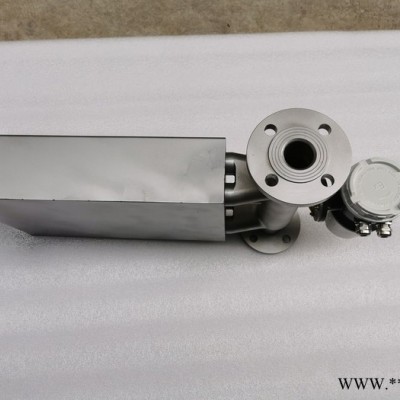

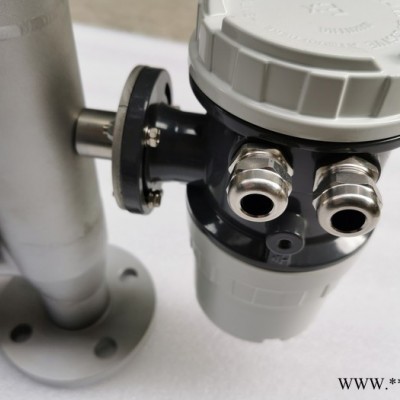

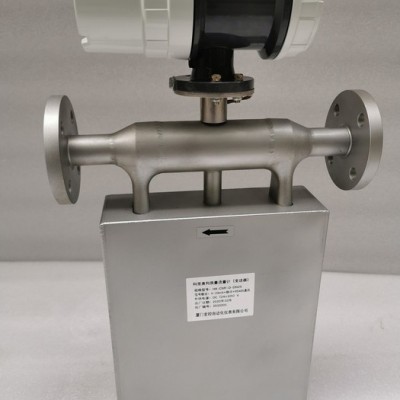

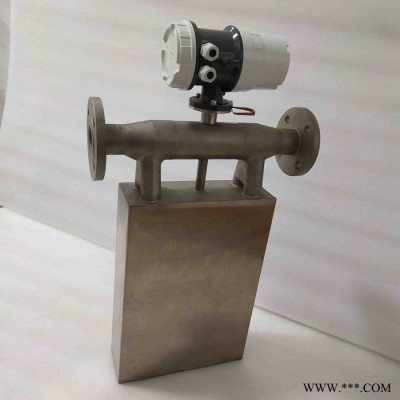

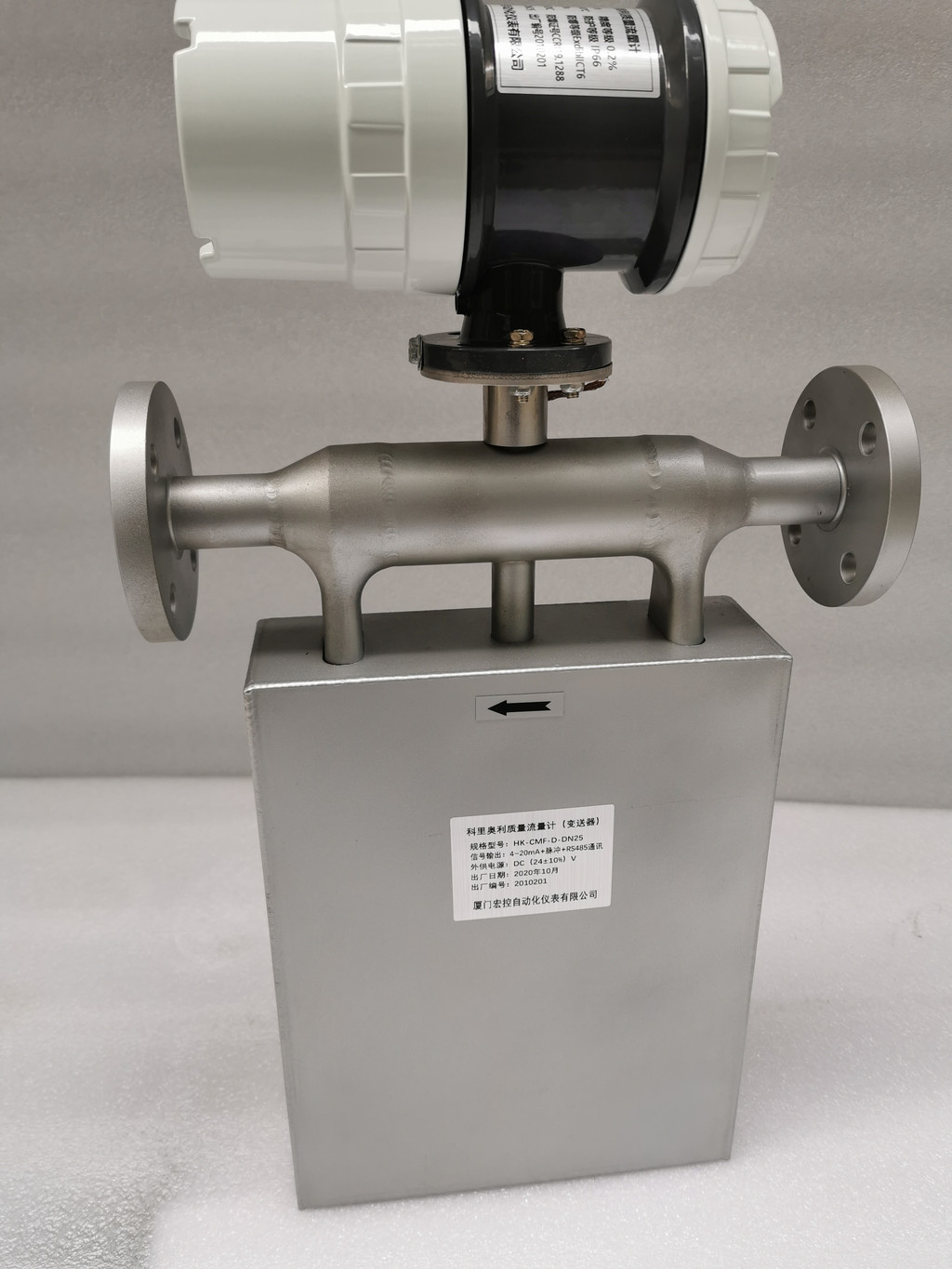

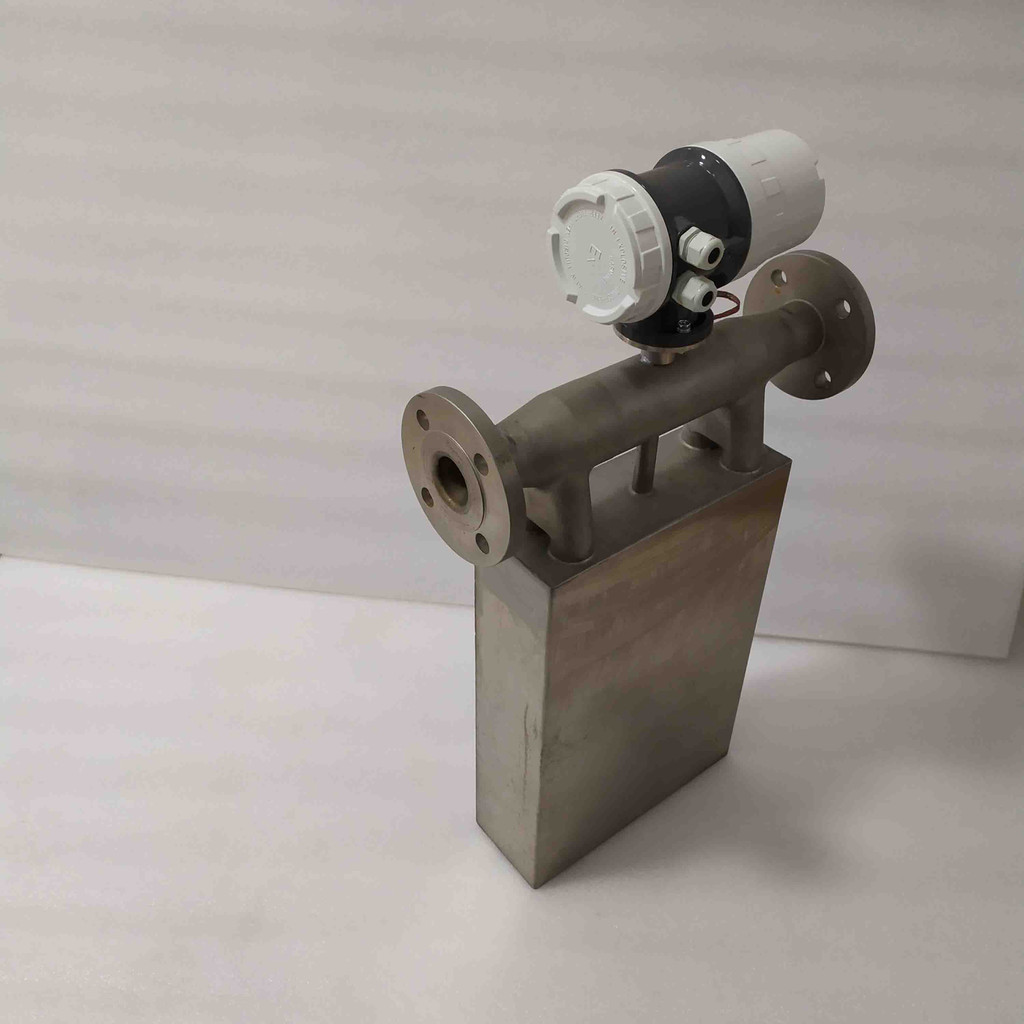

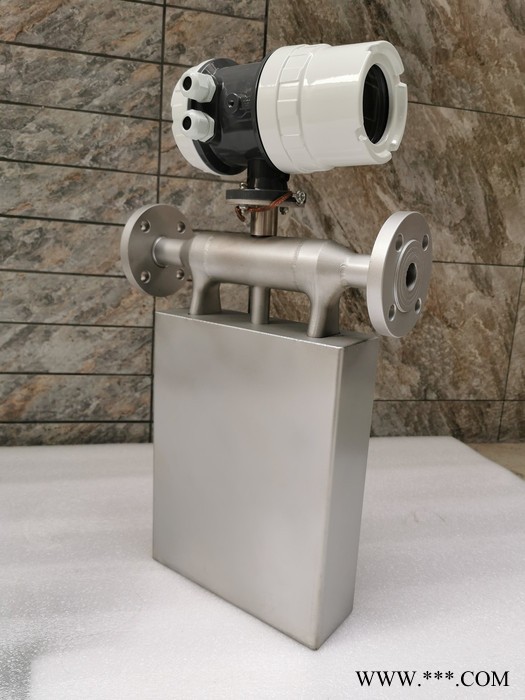

葡萄酒流量计 宏控HK-CMF系列
质量流量计技术先进，性能稳定，安装维护方便，虽然价格相对较高，但后续几乎无需维修费用、准确度高、长周期稳定可靠运行的特点将给企业带来长远的利益，在各个领域的应用也将更为广泛。
葡萄酒流量计的工作原理
质量流量计的结构是双弯U形管结构，其测量原理是：测量作用于双弯管上的科里奥利力（简称科氏力）所产生的相位差来检测管道中的质量流量。
葡萄酒流量计技术参数
产品名称：质量流量计，科里奥利质量流量计
适用介质：液体（如：纯水、柴油、汽油等）和高密度气体
口 径：DN3～DN200mm
公称压力：0.6～10MPa
工况温度：-200～+40℃（低温型），-20～+500℃（高温型），更高温度与工厂定制
精 度：±0.2%
量 程 比：1：10（更宽量程请与厂家联系）
壳体材质：不锈钢
供电方式：外供24VDC
输出信号：4～20mA二线制；脉冲0～1000HZ；RS485
防护等级：IP67
防爆标志：Exd ib llCT6
表头显示：累积流量；瞬时流量；介质密度；介质温度
连接方式：螺纹连接(DN3-10mm)、法兰连接(DN15-100mm)。
葡萄酒流量计型号说明

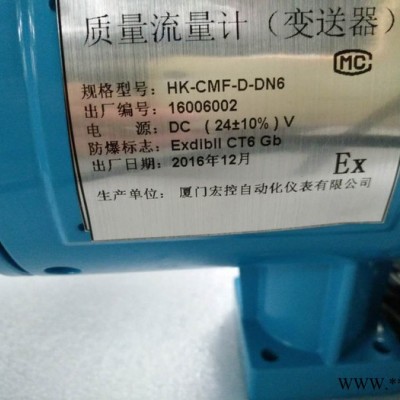

产品型号HK-CMF-C/G/D-DNXX
HK为宏控公司代号，CMF为科里奥利质量流量计代号，C代表为常温，G代表为高温，D代表为低温，DNXX代表为公称直径。
比如HK-CMF-C-DN50，宏控公司科里奥利质量流量计，常温型，口径为DN50
葡萄酒流量计的安装：
质量流量计能够直接测量管道内介质的质量流量，测量准确度高、重复性好，可以在比较大的量程比范围内，实现对流体质量流量直接进行测量。测量介质范围广，一般粘度的均匀流体外，各种高粘度、非牛顿型流体以及含有固相成分的浆液、含有微量气相成分的介质。
1) 质量流量计是基于振动的原理工作的，而在其工作的过程中又运用了电磁技术进行振动的激励、扭角的检测以及检测信号的处理，因此质量流量计安装的位置不能有大的振动源，也不能安装在变压器、电动机等产生强磁场的设备附近，以防止外界干扰影响其正常工作。
2) 质量流量计的安装无直管段要求，但传感器和管道连接时应避免应力存在。如果质量流量计安装过程中，传感器与管道中心线的同心度存在偏差，将导致振动管产生应力，该应力会形成压力、拉力、或剪切力影响管道的对准，引起检测的不对称性，导致零点变动，影响测量精度。
若管道与传感器同心度偏差过大，则有可能无法调整零点。因此应采取加固措施稳定仪表附近的管道。在流量传感器安装时应尽量采取软连接的方式，法兰连接螺丝要均匀对称紧固。为减小残存应力的影响，流量传感器在安装好后还要进行零点校准。为方便质量流量计的安装及调零，质量流量计的前端和后端还要安装截止阀。
3) 传感器和变送器的连接电缆应使用厂家的专用电缆；变送器接收的是低电平信号，所以电缆不应太长。变送器安装时确保用于将本质安全的传感器电缆与电源和输出电缆分开的隔板安装到位；要确保传感器接线盒和变送器外壳密封好，以免短路而导致测量误差或者流量计故障。
4) 根据流体不同性质选择不同的传感器安装朝向，要始终保持传感器流量管里流体处于充满状态。气体进料测量的质量流量计U形管朝上，以免测量管内积聚冷凝液；液体进料测量质量流量计U形管朝下，以免测量管内积聚气体
葡萄酒流量计的优点
1) 质量流量计直接测得流体的质量流量，其变送器转换的电流信号无需开方。
2) 使用寿命长，维护率低。质量流量计的测量主体为一根U形管，U形管两开口端固定，流体由此流入流出，管道内无障碍物，无可动部件，故障因素少，安装维护方便。
3) 多功能。质量流量计可同时测得流量、密度、温度等多个现场变量,变送器有两路可以单独组态的输出信号，可用于显示流量、密度、温度等测量值，一台质量流量计可替代多台测量仪表。
4) 精度高。对于液体大都能够达到±0.1±(零点的稳定性/实际流量)×，气体能达到±0.5±(零点的稳定性/实际流量)×。裂解炉进料控制中使用的质量流量计的零点稳定性分别是 CMF200M418NU 型为 2.18KG/H，CMF200M419NU 型 为 2.18KG/H 和CMF300M426NU 型 为6.80KG/H。
5) 质量流量计的阻尼时间可调。
6) 质量流量计具有很强的回路自诊断功能，方便故障查找。
质量流量计的安装要求：
A、安装地点不能有大的振动源，并应采取加固措施来稳定仪表附近的管道；
B、不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近，以免受到强磁场的干扰；
C、传感器与管道连接时不应有应力存在；
D、直管式质量流量计垂直安装，若要水平安装则需使两根测量管处于同一水平面。
E、弯管式质量流量计在测量液体时，弯管部分应朝下，在测量气体时弯管部分应朝上。
质量流量计在油品计量中的应用
1质量流量计在汽油、柴油计量中的应用
成品油贸易计量一直是人们关注的焦点，供需双方因计量甚至找到计量监督部门进行裁决。随着质量流量计的推广使用，这一矛盾已经得到很好的解决。北方公司规定汽油、柴油下海装船，必须以质量流量计计量为准，通过近两年的运行，使用效果非常好了，计量误差都控制在准确度范围内。质量流量计在贸易交接中的应用消除了计量中的人为因素，减少了以往计量时手检尺测液位、玻璃棒测量温度、密度计测量密度的误差，提高了计量精度。
2 质量流量计在气体计量中的应用
高纯度的气体(例如纯度可达**)，或组分不变的气体，对这些高附加值的气体可用质量流量计进行测量。输入标准状态下气体的密度，经过换算可测量该气体标准状态下的体积。
中油石化分公司外购（纯度可达**）以供方表为准，供方选用孔板流量计，带有温度压力补偿，但在实际测量没有变化。中游石化分公司安装一台质量流量计，对供方量进行监测，测量中发现量有时**比供方小30000NM3，经过双方反复比对，查找原因，确定供方孔板设计有问题。
3质量流量计在重油测量中的应用
质量流量计在轻质油计量中已广泛应用，但在重油计量中应用还不多。重油测量包括原油测量和沥青测量。
质量流量计测量重油要着重解决重油粘度大，容易在测量管内表面形成挂壁的问题。由于挂壁现象使测量管流通能力降低，变送器的市值偏大。如果两根测量管挂壁不均匀，可能造成测量管振动异常传感器不能正常工作。消除挂壁现象主要是提高介质的温度并使介质处于流动状态。油品外输，特别是沥青外运往往是间歇的，做好伴热保温工作相当重要。质量流量计要采用蒸汽伴热而且要双面均匀伴热，盐棉铁皮保温。使测量管内介质温度在80度以上。以消除挂壁影响，使质量流量计正常工作。
质量流量计测量原油可消除C1,C2和C3等微量易气化的成分的影响。提高测量精度。
葡萄酒流量计应用中需注意的一些问题
1零点漂移问题
质量流量计的精度+=-基本精度+-零点稳定性/操作流量。尽管科里奥利质量流量计的制造和调试工艺方面已对零点漂移采取了预防措施，限度的减小零点漂移，但零点漂移仍然存在。在流量下限，零点漂移**不可忽视。零点漂移主要来源于一次装置即传感器，可通过定期调零的方法，减小零点漂移。
2外来应力的影响
科里奥利质量流量计的安装，尤其是传感器的安装,“无应力”是至关重要的。这是“无应力”，是指要力求避免或减小因安装因素造成的应力，以保证传感器正常工作。安装过程中质量流量计管径与管道管径相差较大，建议在主管道中加装U型弯，质量流量计装在U型弯上，以消除外来应力的影响。
3振动的影响
科里奥利质量流量计的原理和结构决定了外界振动对它的测试会造成影响。在管线振动较大的地方安装小口径流量计，可在流量计的进出端用软管连接，而将流量计本身固定在坚实稳固的基础或减振板上。若在这种管线上安装大口径流量计，有时要用膨胀节来消振，但必须在膨胀节与传感器之间加装有坚固支撑的短接，否则，由于管道的伸缩造成的附加应力，计量数据会失准。在相邻两条管线上并联安装两台传感器时，也要注意保持两者之间的距离，防止相互影响。
4流场分布从优的原则
一般的说，科里奥利质量流量计的性能不受由上，下游布管引起的旋涡流和非均匀流速分布的影响，通常不于要配置直管段，然而在实际布管时仍遵守流场分布从优的原则。科里奥利质量流量计，以其鲜明的特点，高准确度，在油田计量中得到广泛的应用。也越来越受到人们的重视。逐渐成为油品交接计量的重要手段之一。
质量流量计的使用场合：因质量流量计测量的是流体的质量流量，不受流体温度、压力、密度等参数变化的影响，且测量精度很高（可达0.1%），无直管段要求，固在一些要求进行测量和严格控制进料的场合以及用于贸易结算进行计量的时候，常常使用质量流量计进行流量测量，但因其价格昂贵使用面不是太广。
