适用对象 | 酒类 |
---|---|
适用对象性质 | 弱腐蚀性,低温物料 |
过滤精度范围 | 0.5-100UMum |
产品类型 | 全新 |
产地 | 上海 |
适用范围 | 水处理,食品,制药 |
性能 | 精密过滤 |
样式 | 筒式 |
用途 | 固液分离 |
原理 | 加压过滤 |
主体材质 | 不锈钢 |
滤料类型 | 硅藻土 |
品牌 | 上海轻语过滤 |
型号 | WK220 |
加工定制 | 是 |
过滤器类型 | 管式 |

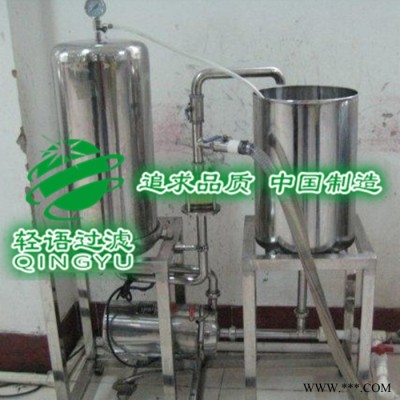

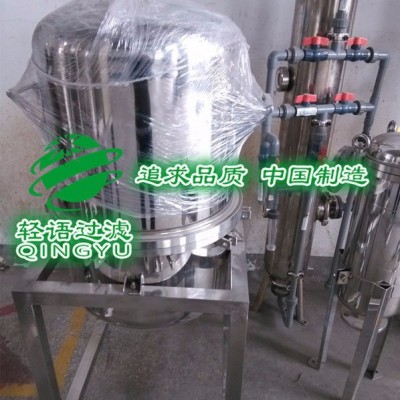

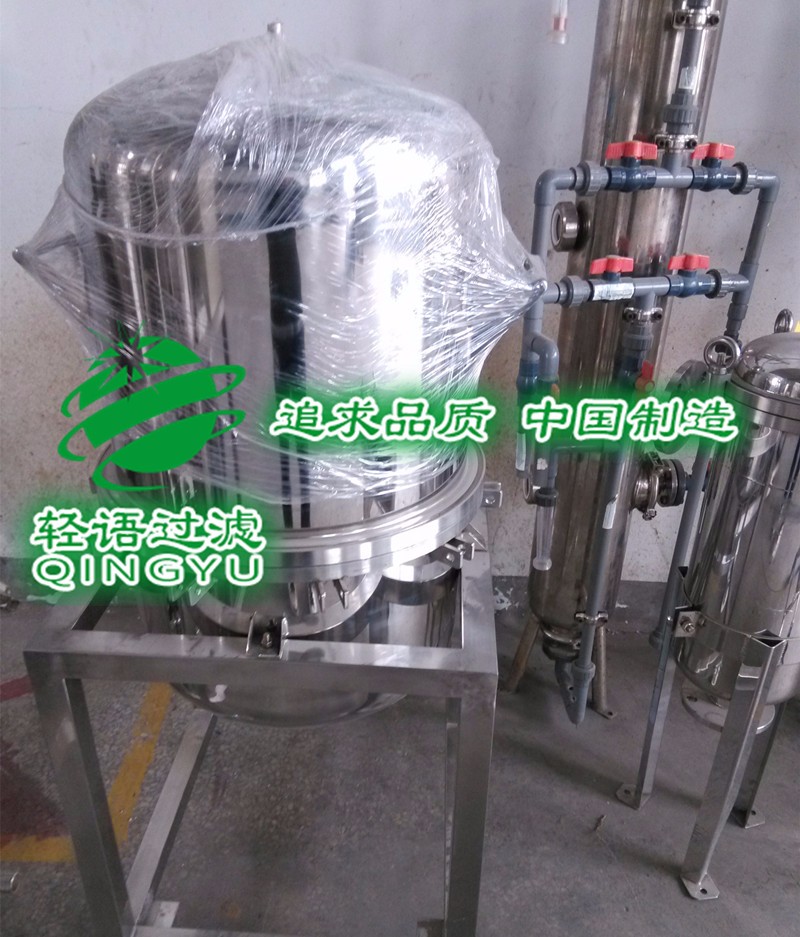

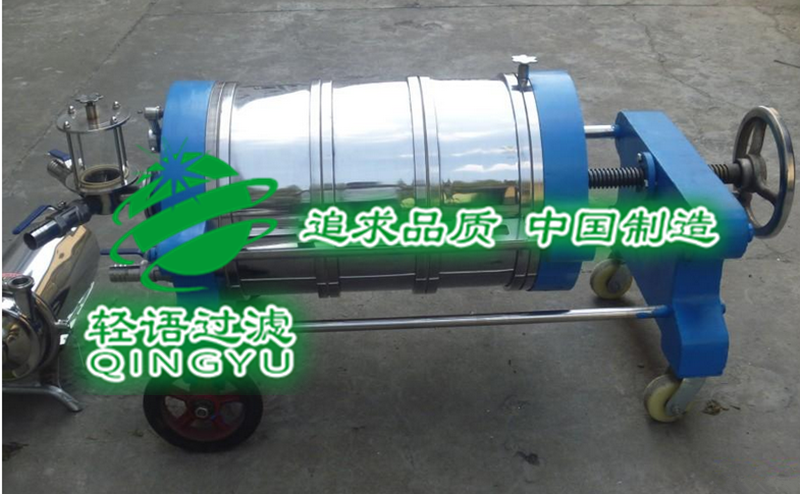

硅藻土过滤机特点和结构
1. 本机由壳体、中间轴 、过滤板、过滤网导杆、气阀、玻璃视镜组成,所有液体接触部分均采用不锈钢和ABS材料组成,壳体分两节便于拆洗。
2. 采用硅藻土过滤机,比陈旧的棉饼过滤机有明显的优势
能源节约百分之92 酒损失减少百分之90
设备成本节省3分之2, 工人减少4分之3
使用硅藻土过滤机过滤后的酒和饮料风味不变、无毒、无悬浮物、无沉淀、澄清透明,占地面积小、移动方便。
一.使用行业,
该机已在白酒、果酒、低度酒、黄酒、药酒、葡萄酒、饮料等行业得到广泛使用,过滤澄清度可达到百分之99.8,在实际使用中得到满意的效果。
我单位愿为您在过滤工序中取得良好的效果而尽力,同时随时供应易损件。
设备技术参数
设备型号 | 外形尺寸 | 过滤面积(㎡) | 滤片数(张) | 设备口径DN(mm) | 理论流量(以白酒为标准)吨/小时 | 工作压力(mpa) | 配泵型号 |
QY400A | 900x540x1550 | 5 | 40 | 50 | 3-5T/H | 0.3 | CHL8-40 |
QY400B | 850x540x1250 | 2.5 | 20 | 32 | 8-9T/H | 0.3 | CHL4-40 |
QY500A | 2400x750x850 | 15.9 | 38 | 32 | 13-15T/H | ≥0.3 | LY20-25 |
QY500B | 1850x750x850 | 8.9 | 20 | 32 | 8-10T/H | ≥0.3 | LY20-25 |
QY400A | 2350x680x800 | 9.8 | 38 | 32 | 9-12T/H | ≥0.3 | LY10-25 |
QY400B | 1800x680x800 | 5.1 | 19 | 32 | 6-8T/H | ≥0.3 | LY10-25 |
QY330A | 1700x600x750 | 3.4 | 20 | 32 | 3-5T/H | ≥0.3 | LY5-25 |
QY330B | 1600x600x750 | 2.5 | 15 | 32 | 2-4T/H | ≥0.3 | LY5-25 |
QY250 | 1100x350x450 | 2.0 | 20 | 32 | 1-3T/H | ≥0.3 | LY3-25 |
QY220 | 900x300x400 | 1.0 | 15 | 32 | 0.5-1.5T/H | ≥0.3 | LY3-25 |
使用方法

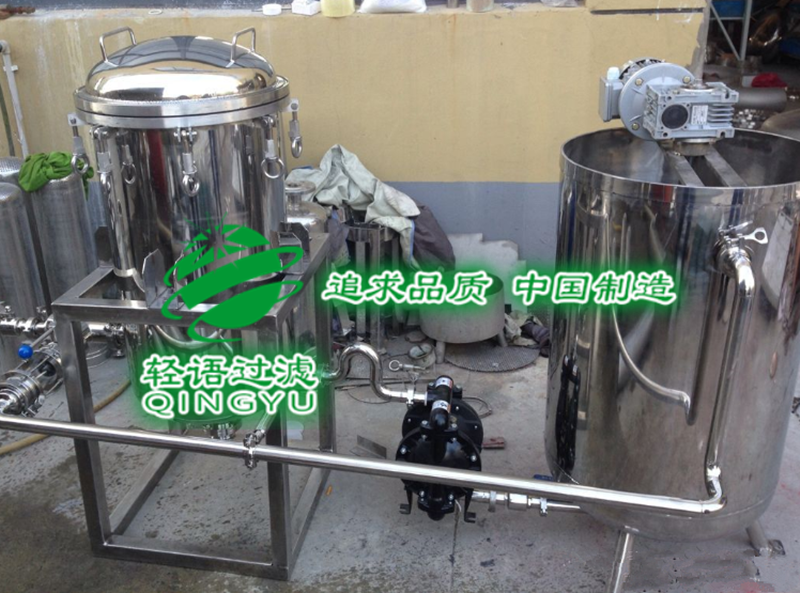

1 .连接。如图所示用橡胶管连接各个酒桶和泵H以及过滤机G,泵的进口连接小酒桶A和大酒桶B,泵的出口连接过滤机的进口3,过滤机的出口4连接小酒桶A,过滤机的出口5连接储酒罐E,
2 上土。将150公斤左右的未过滤的酒放在A桶里,如果是330过滤机加2.5公斤的硅藻土在A桶里搅拌均匀,如果是400过滤机加3公斤硅藻土在A桶里,再打开阀门2.3.4,关闭阀门1.5,然后启动饮料泵H,此时容器A内的浑液通过泵从3进口输入过滤机,浑液中的硅藻土也随之进入机内,附着在过滤布上,经过出口阀4回到酒桶A,形成循环。循环15分钟左右从过滤机的玻璃观察孔处如果看到酒变清澈了,这时说明所有的硅藻土已经粘附到在过滤机的滤布上,形成了一道过滤层,这一过程叫“上土”,上土完成后就可以进行正式过滤。
3. 过滤。将未过滤的酒装在大酒桶B里,注意酒桶B里再不需要加硅藻土,然后关上阀门2.4,打开阀门1.3.5,容器B里面未过滤的酒经过泵H送到过滤机G,经过滤后流到储酒桶E,E里面的酒就是过滤好的干净酒,可以进入灌装机灌装。
4. 清洗。过滤机G过滤一定量的酒后滤片会被脏物堵塞,主要的表现是出口5的流量会明显减少,压力升高接近0.2MPa,这时必须要清洗过滤机的滤片,停机后关闭出口阀4.5和入口阀3,打开排气阀,和排污阀,过滤机内的液体从排污阀排尽,然后打开过滤机的法兰,取下过滤桶,用自来水冲洗滤片,直到脏土全部冲洗干净,再把过滤机的桶装好紧固各法兰螺丝,从新上土,再次过滤。
