| 产地 | 浙江 |
|---|---|
| 适用对象 | 水 |
| 适用范围 | 制药,水处理,染料,化工 |
| 性能 | 高效过滤 |
| 样式 | 袋式 |
| 用途 | 固液分离 |
| 原理 | 加压过滤 |
| 滤料类型 | 不锈钢 |
| 品牌 | 中力 |
| 型号 | 硅藻土过滤机 |
| 加工定制 | 是 |
| 过滤器类型 | 袋式 |

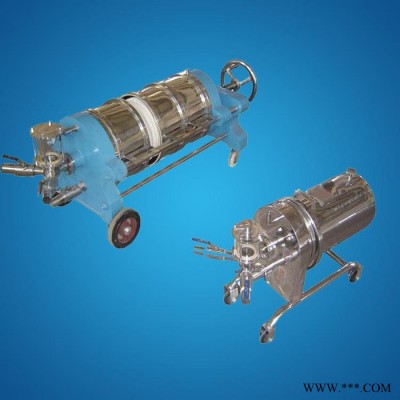

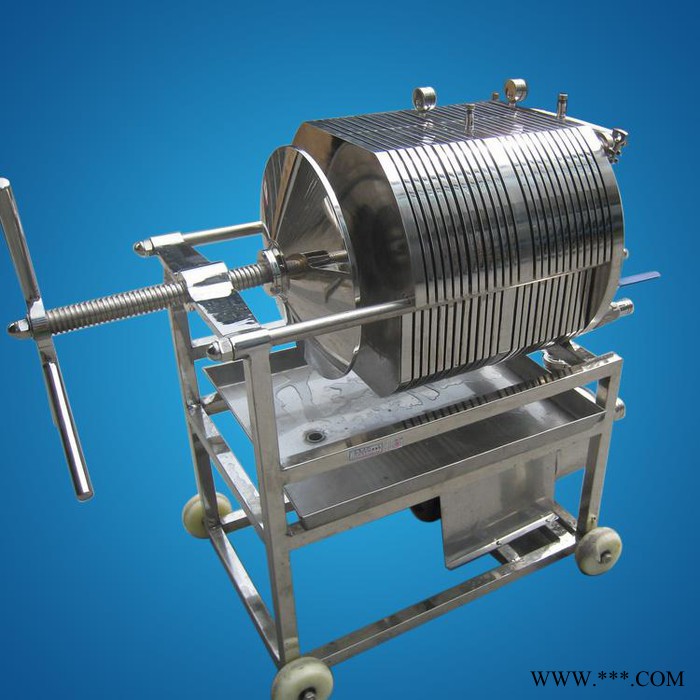

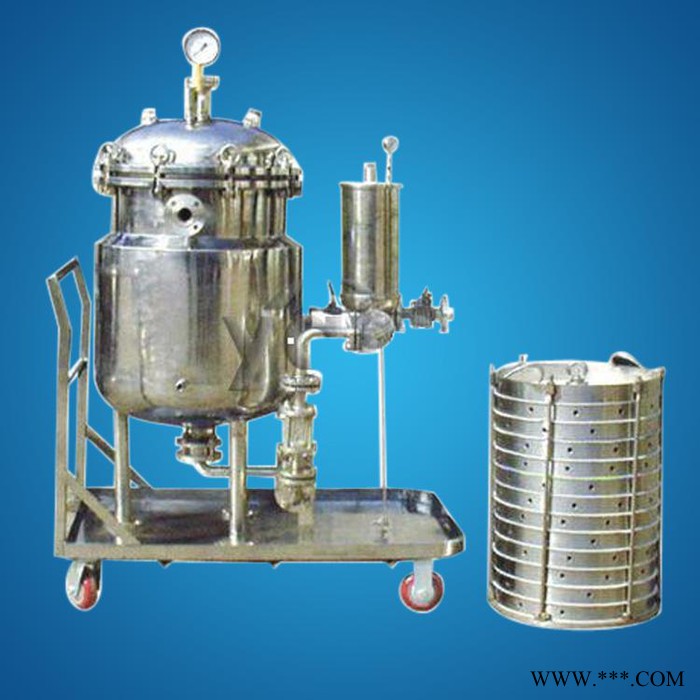

ZL系列硅藻土过滤机，
可根据客户要求进行不同规格的定制！
欢迎来电咨询，价格面议！
产品概述
硅藻土过滤机，其特征在于过滤罐硅藻土过滤机滤板上设有进口、出口，进、 出口内装有导液套，每块滤板的上表面设有负压槽，负压槽上面盖有滤布，进口与滤布上面的空腔连通，出口与滤布下面的负压槽连通，使用本技术予涂硅藻土速度快、涂层稳固不脱落、 不龟裂、过滤面积大、过滤质量好，因为节能、省工、省时、而提高生产效率。
质量标准
1.焊接采用手工氩弧焊，焊丝牌号：SS308不锈钢
2.焊接按JB/T4709-2000《钢制压力容器焊接规程》进行，焊接结构及型式按设计要求中注明外，其余按GB985-88标准.
3.容器内表面焊缝磨平.作抛光处理。
4.容器内水压试验合格再进行外壳体焊接，完成后表面抛光
5.快开间应操作灵活轻便，不得有卡住及过紧现象。
6，抛光工艺按两道，粗抛加精抛加油，自动抛光和人工 抛光处理。抛光处理后内外无焊缝。三种抛光处理，镜面抛光，亚光原色，磨砂处理。
应用范围
硅藻土过滤机适用于果酒、白酒、保健酒、葡萄酒、糖浆、饮料、酱油、醋、以及生物、医药、化工等液态制品的澄清过滤。
1.饮料业：果蔬汁、茶饮料、啤酒、黄酒、果酒 、白酒、葡萄酒等
2.制糖业：蔗糖、果葡糖浆、高果糖浆、葡萄糖 浆、甜菜糖、蜂蜜等
3.医药业：抗生素、维生素、合成血浆、中药提 取液等
4.调味品：醋、酱油、味精、料酒等
5.化学制品：树脂、无机酸、有机酸、醇、苯、 醛、醚等
6.其他：明胶、骨胶、海藻胶、植物油、淀粉等
技术参数
| 型 号 | 外形尺寸 （㎜） | 过 滤面积（㎡） | 滤片数 （张） | 阀门口 径 | 理论流量以白酒为单位（ T/H ） | 工作压力（Mpa ） |
| ZL-KW500-A | 2450×750×850 | 5.9 | 38 | Dg32 | 13-15 | ≤0.3 |
| ZL-KW500-B | 1950×750×850 | 8.5 | 20 | Dg32 | 8-10 | ≤0.3 |
| ZL-KW400-A | 2350×680×800 | 9.8 | 38 | Dg32 | 9-12 | ≤0.3 |
| ZL-KW400-Ⅰ | 1840×680×800 | 5.1 | 20 | Dg32 | 6-8 | ≤0.3 |
| ZL-KW330-Ⅱ | 1700×600×750 | 3.4 | 20 | Dg32 | 3-5 | ≤0.3 |
| ZL-KW330-Ⅲ | 1600×600×750 | 2.5 | 15 | Dg32 | 2-4 | ≤0.3 |
| ZL-KW250 | 1100×350×450 | 2.2 | 20 | Dg32 | 1-3 | ≤0.3 |
| ZL-KW220 | 950×300×420 | 1.1 | 15 | Dg32 | 0.5-2 | ≤0.3 |
产品结构
1.组成
本设备由壳体、中间轴、过滤板、过滤网、导杆、气阀、玻璃视镜、胶轮等件组成，所有液体接触的机件，均采 用不锈钢材料制成，壳体分为多节、单节、节间用橡胶密封圈密封，便于拆卸清洗。
2.优势
采用硅藻土过滤机，比陈旧棉饼过滤机由明显的优势：能源可节约 92% 酒损失减少 90% 设备成本节约 2/3 生产 工人减少 3/4 使用硅藻土过滤后的酒和饮料，风味不变，无毒、无悬浮物、沉淀物、澄清透明、滤清度高、占地面积小、轻巧灵活、移动方便。中国产业链众多，硅藻土过滤器行业的生产 集中度低、高端产品相配套的研发能力低、硅藻土过滤器行业制造技术水平低等现象仍然存在，进出口贸易逆差不断扩大。
主要控制参数
硅藻土过滤器选用的主要控制参数为壳体材料、壳体工作压力、直径、助剂用量、反冲洗强度等。
硅藻土过滤机过滤精度高，能达到1-2微米，能滤除大肠杆菌、藻类，滤后水浊度为0.5～1度；占地面积小，设备 高度低，体积只相当于砂滤机的1/3，可节省机房大部分土建投资；使用寿命长，滤元耐腐蚀性强，A-1型过滤机的使用寿命为20年；A-1型可逆式硅藻土泳池过滤机10年内不需要更换任何部件，使用寿命达到20年以上。
硅藻土过滤机运行费用低：用水量：反冲洗用水量是砂滤机的1/10；用电量：A-1型可逆式硅藻土过滤机机房的总 用电负荷只有传统砂缸过滤系统机房的总用电负荷的3/5左右；用药量：A-1型机在过滤时需加硅藻土，每平方米过滤面积，每一个过滤周期投加量为0.2公斤；砂缸过滤系统在过滤前需连续 地投加絮凝剂（硫酸铝或硫酸亚铁），由于A-1型机的硅藻土本身能滤除大肠杆菌和藻类，因此消毒液的投加量也比砂缸过滤系统要少得多；A-1型可逆式硅藻土泳池过滤机由于其过滤精度 很高，并且排污方便又省水，运行中无须投加混凝剂。
过滤器主要分类
硅藻土过滤器主要分类
1）、按过滤单元的型式：柱式和板式。
2）、按过滤器的使用方式：一体式和独立式。
3）、按助剂的使用方式：可逆式和可再生式。
可逆式硅藻土过滤器
一般为板式，过滤单元的两个方向都可以涂硅藻土膜，水流可以从正方向进行过滤，切换到逆方向也可以过滤， 节省过滤、反冲、涂膜的切换时间，涂膜可根据设计调节厚度，滤速从2m/h-10m/h。
可再生式硅藻土过滤器
一般为柱式，过滤器为罐式，圆柱形过滤单元放置在罐体内部，当过滤器停机后，罐内的硅藻土在再开机时可重 复使用，节省硅藻土和反冲洗水量，涂膜较厚，纳污量较高。
安装与调试
施工、安装要点
1）、过滤器基础按设计图施工，稳固设备的地 脚螺栓应与混凝土基础牢固的结合成一体，浇灌前预埋孔应清洗干净，螺栓本身不应歪斜，机械强度应满足要求；混凝土基础需配有防潮层。
2）、各过滤器搬运，应根据其重量及形体大小 ，结合现场施工条件，决定采用运输设备。安装时，索具必须检查合格，吊索的绳长度应一致，以防受力不均，罐体变形或损坏。
3）、过滤器的配管安装应定位平整，稳固后进 行，阀门手柄安装方向应便于操作，排列整齐。
4）、过滤器顶部高点应安装自动排气阀，底部 低点安装排水阀。
5）、过滤器反冲洗管上安装玻璃钢观察口。
6）、在过滤器进出管路上应安装压力表，压力 表朝向应便于读数。
