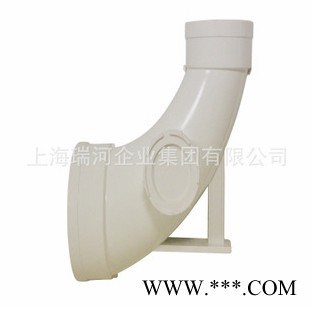

瑞河牌 PVC-U特殊单立管件 RH109A大曲率底部异径弯头

VC-U漩流降噪特殊单立管排水系统执行标准

发布单位：上海瑞河企业集团有限公司

执行标准：Q/TJFM21-2012《PVC-U漩流降噪特殊单立管排水系统》

PVC-U漩流降噪特殊单立管排水系统简介
PVC-U漩流降噪特殊单立管排水系统是目前国际**先进的低噪音，大排量、新型环保排水系统。
该系统采用了特殊管件在一根管道中实现了既排水又通气。主用于大于等于10层高层建筑，是取代普通双立管系统**综合优越特性的管道系统。即当今**先进的建筑排水系统。

PVC-U漩流降噪特殊单立管排水系统应用领域
广泛应用于10层及10层以上高层住宅、宾馆、养老院、医院等建筑；其排水横支管敷设方式可设计为同层排水或异层排水方式。

 PVC-U漩流降噪特殊单立管排水系统管件安装步骤

一、胶粘连接
1、切断管材、制作坡口；
2、对螺旋管材内壁螺旋肋进行倒角；
3、按承口深度在管材端口画标线；
4、涂刷胶粘剂，先涂承口后涂插口，涂层均匀、适量；
5、检查确认连接状态。
? 锯管及坡口：管材长度根据实测，锯管工具宜采用细锯齿、割刀或专用断管机具。切口端面应平整，断面处不得有任何变形。待粘接的插口部分可用中号板锉挫成15°- 30°坡口（外角）。坡口厚度宜为管壁厚度的1/3—1/2，坡口完成后，应将残屑清除干净。
? 倒角：将专用倒角器固定在电钻上，沿管材端部垂直插入倒角器，开启电钻，倒至管材内壁位置。倒角完成后应将残屑清除干净。
? 涂胶：将管件承口内壁及管材插口外侧标线范围内，均匀涂上排水专用胶水，不得漏涂。胶水涂刷完成后，对准方向将管材插入管件承口至标记处，将管材旋转90°后静置固定。插入过程不得用锤子击打，并及时擦除多余的胶水。
? 检查：确认是否已插入至标线位置。连接结束后，不可强行弯曲或拉伸连接部位。
二、柔性连接
1、切断管材、制作坡口；
2、对螺旋管材内壁螺旋肋进行倒角；
3、按承口深度在管材端口画标线；
4、部件的组装与连接、紧固；
5、检查确认连接状态。
? 锯管及坡口：如胶粘连接。
? 倒角：如胶粘连接。
? 组装与连接、紧固：在螺纹、橡胶环部位添加润滑剂，将压盖、压环、橡胶环依次套入管材上。将管材插入管件承口内，依次将橡胶环、压环压入管件承口内相应的位置，拧上压盖。用专用扳手拧紧压盖。
? 检查：确认是否已插入至标线位置。连接结束后，不可强行弯曲或拉伸连接部位。

 PVC-U漩流降噪特殊单立管排水系统性能特点

1、消音降噪：
    由于水流螺旋下落，避免了水与空气，水与管壁之间的碰撞，降低了管道的震动，使排水的噪音大幅度降低至45分贝以下，是目前国内噪音**低的建筑排水系统。
2、排水能力**：
    由于特殊单立管解决了传统管道内气压波动大、汇流水塞、负压抽吸、正压喷溅等影响排水的隐患，排水能力大幅度提高。
3、节约成本和空间。
  由于省去了排气管，所以节省了排气管和管件的成本，而且整个排水系统只占一个排水管空间。
4、管径小、流量大、寿命长。
   与传统排水系统相比，要达到相同排水效果时管件直径更小。因为管径小，没有排气管，排水系统重量自然轻。产品拥有卓越的防腐性能，其使用寿命比一般铸铁管件使用寿命更长久。
5、安装维修更简捷。
  单管系统安装和维修方便简捷，节省了人工安装费用成本。安装时可以逐层检测，不存在双管系统安装中排水和排气管道配合的问题，每套系统每层只需要打一个安装孔，并且可以通过压力检测口接头逐层安装，逐层检查，极大的提高安装进度，保证系统安装质量。
