| 最大捆紧力 | 60（N） |
|---|---|
| 最小包装宽度 | 60（mm） |
| 别名 | 压包机 |
| 产地 | 山东 |
| 动力类型 | 液压 |
| 功率 | 60kw |
| 类型 | 液压打包机 |
| 适用对象 | 棉花,金属,稻草,谷物,服装,废纸,秸秆 |
| 售后服务 | 质保两年 |
| 重量 | 800kg |
| 执行质量标准 | 国标 |
| 自动化程度 | 半自动 |
| 经营模式 | 自产自销 |
| 包装类型 | 杯,带,袋,碟,盒,泡沫,瓶,软管,桶,碗,箱,易拉罐 |
| 品牌 | 富兴 |
| 型号 | FX-DB |
| 加工定制 | 是 |
| 打包带宽度 | 6-15（mm） |
| 纸蕊尺寸 | 200（mm） |
| 供给电源 | 380V |
富兴液压打包机生产设计及质量技术标准进行生产。液压打包机质量具有可靠性及安全性；应用广泛、外观时尚、做工精细；四道捆包槽，方便操作，三面包板，单边进料，有效避免错误操作及其造成伤害；可配有防回弹倒钩，配有安全开关及开启安全连锁机构。
主机框架系统：优质加厚钢板加气保焊铸造坚固的框架，先进的力学设计使得设备经久耐用。
输送系统：优质加厚工字钢边框，高强度钢板式传输带。
液压系统：液压泵、电磁阀和液压x缸油封等关键配件采用进口部件，使得打包压力大、速度快、经久耐用、噪音小。
安全报警系统：程序控制五道安全自动锁定停机报警。在设备误操作、电源供电缺相、电源相序错误、压力超强、人员误入打包口时自动停机报警。

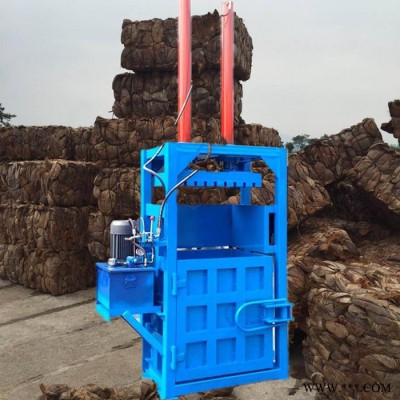

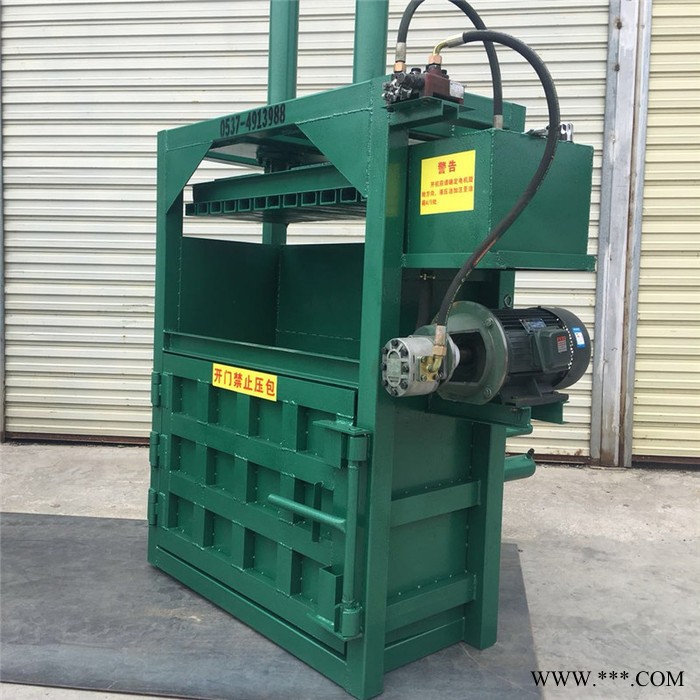

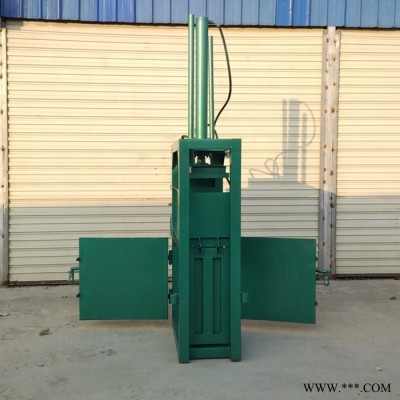

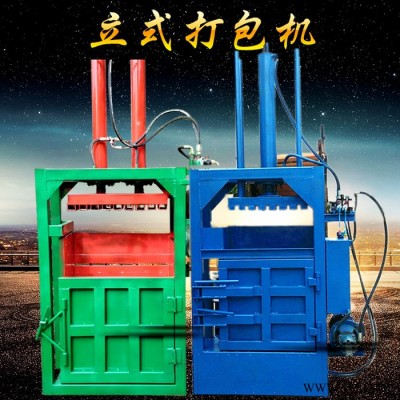

立式废纸液压打包机主要适用于废纸、塑料、铁屑、垃圾等松散物的压缩包装，减少体积便于包装运输以及减少储放空间；本机采用优质钢材焊接，配用进口油压配件，质量保证，持久耐用；普通液压打包机具有结构紧揍，结实牢固；经济实用、操作简便、安全可靠等特点，是物料包装、废旧回收等行业致富的理想设备。
产品特点：
(1) 设备均是液压动力，安装简便，无须地基
。
(2) 安装无需底脚螺丝，在无电源的地方，可采用柴油机作动力；
(3) 出料形式有翻包、推包或人工取包（打包）等不同方式；
(4) 挤压力从10吨至100吨有十个等级，供用户选择。
(5) 尺寸和包块尺寸可根据客户要求定制
。
(6) 推料缸和推料头之间采用球面结构联接，可靠性好，油封使用寿命长。
(7) 加料口加宽、加大，填料更方便快捷。
(8) 低噪音液压回路设计，高效能低故障。
(9) 卧式结构，可配输送带加料或人工加料。
(10) 操纵杆操作，安全可靠。
结构原理：
液压打包机包括支架，支架带有底板和前后侧挡板，支架上安装有千斤顶，千斤顶带有活塞杆，活塞杆右端连接有竖直的推料板，推料板右侧面连接有推料板条，相邻推料板条之间的空隙为板上穿绳槽；支架上面右部带有压料上挡板，压料上挡板左侧的支架上面带有进料口；前后侧挡板右侧的支架上分别固定连接有前后侧挡条，相邻侧挡条之间的空隙为穿绳口；支架右端带有出料口，出料口处的支架右端铰接有门板，门板左侧面连接有门板条，相邻门板条之间的空隙为门上穿绳槽；前后侧挡板、推料板和底板围成的空腔为进料腔，前后侧挡条、压料上挡板、门板和底板围成的空腔为挤料腔；门板和支架右端固定连接有锁定装置。并可根据需要在一定范围内调节打包的大小。
产品概述：
本机采用国标优质钢材焊接,配用日本、美国等国外进口油压配件，质量可靠、持久耐用；本机器主要适用于废纸、塑料、铁屑、垃圾、棉纱布、麻、羊毛、纸皮、废铝、废铜、废铁、不锈钢边角料等松散料压缩打包，减少体积便于包装、运输以及减少储放空间；成为纸业公司、废纸回收厂、塑料加工业等打包设备的理想选择。
工作原理：
立式打包机使用68#液压油，连接电源三相380V，额定电流为25A，安装时要有接地保护，电机要根据所示方向运转才能启用，否则不能启动。油箱加入液压油方可启动使用。但当气温降低时液压油浓度大，机内的滤清器不能起到过滤作用，这时必须将滤清器拆出，待温度恢复后，方可生新安装使用。（注：滤清器应每月清洗1-2次）。 溢流筏-控制该机的压力开关,旋转调压手转向右转为增压，向左转为减压，出厂前已调整好压力。但在使用过程中调压手轮可能有变位现象，导致压力升高或降低，这时需要生新调节压力，调压时应在运转中进行，同时把压板降至低位置，调整溢流筏的调压手轮，调整压力不能高于或低于压力表所示的范围，压力的OMPA（100KG/1cm2）。旁杆-增强压的刚性和起导向作用，每次使用前应加油，起润滑作用。行程开关-控制该机的启动和停止的作用，因此要经常检查、维修、保养。手动转向阀-控制压板向上向下，停止的开关。
1.设备安装完毕后， 电控箱内接地保护端子须用线径不低于16平方毫米单线接于接地角铁（接地保护 角铁由客户自行安装），未接接地保护禁止设备运行，定期检查接地保护线连接是否良好。
2.非专业人员禁止打开电控箱检修。
3.禁止用户自行改动电器系统接线。
4.禁止用户自行调整系统压力。
5.禁止用户自行更换设备上原装配件。
6.设备关键部位液压系统机及电器系统上方须加遮雨措施。
7.未满18岁禁止操作设备。
8.未经过培训人员禁止操作设备。
9.禁止撕毁、涂抹 、设备上的安全警示等标志。
10.请使用稳定的足够容量的电源，离变压器较远时考虑传输距离过长引起的电压衰减，应使用足够线径的动力电缆 。
11.设备附近应摆放灭火器等消防设备，操作人员应掌握灭火器的使用方法。
12.现场或设备如果出现烟雾等异常情况，及时使用消防器材，并拨打火警电话。
13.设备运行时禁止儿童及无关人员在设备附近，以免引起事故。
14.检修时请先断掉电源总开关。谨记住：一切带电的接线将会意外损坏设备或危及人身安全。
| 型号 | ld-10T | ld- 20T | ld-30T | ld-60T | ld-80T |
| 电机功率（kw） | 7.5 | 7.5 | 11 | 15 | 18.5 |
| 打包尺（mm） | 800*400*600 | 800*400*600 | 1000*600*800 | 1200*800*1000 | 1200*800*1000 |
| 压力行（mm） | 1000 | 1000 | 1000 | 1100 | 1100 |
| 外形尺寸（mm） | 1400*700*2900 | 1400*700*2950 | 1450*800*2950 | 1700*1000*3200 | 1800*1000*3200 |
| 油缸φ | 125 | 160 | 160 | 160 | 180 |
| 打捆速度(个) | 8-10 | 8-10 | 8-10 | 6-10 | 6-10 |
| 重量（kg） | 700 | 850 | 950 | 1600 | 2000 |
| 备注 | 打包尺寸可定制 全国联保二年
| ||||
废旧纸箱打包机设计生产的初衷：
废旧纸箱打包机也叫纸箱压块成型机，其主要作用是针对废旧物资回收市场收购回来的废旧纸箱，比较蓬松占面积比较大，比重轻，不方便运输，造成运输成本增加等。富兴机械设备有限公司针对上述情况，自主研发设计生产出了废旧纸箱打包机。
液压打包机机的结构特点：
1、结构简单，性能可靠，具有很好的可使用性维护效果。
2、工作过程中环保无污染，净化空气。
4、安装方便，只需做好辊道，即可立即使用，无需调试。
5、不同压力和料箱尺寸均有多款机型可供选择
6、产量大，节能减排，符合环保和低碳的产业政策。
液压打包机的优势：
（1）防止农民因焚烧秸杆带来的环境污染；
（2）又开发了一项新生资源从而增加农民收入，打好后的草捆易于销售，且销量很大；
（3）合理利用资源，打捆后的麦草可以很好的利用，如加工畜禽饲料，制造纤维板材，生产沼气及造纸等用途；带动了相关产业的发展，为相关产业提供了大量的原材料，从而可以节约资源，优化资源配置，达到农业生产文明化。
工作原理：
立式打包机使用68#液压油，连接电源三相380V，额定电流为25A，安装时要有接地保护，电机要根据所示方向运转才能启用，否则不能启动。油箱加入液压油方可启动使用。但当气温降低时液压油浓度大，机内的滤清器不能起到过滤作用，这时必须将滤清器拆出，待温度恢复后，方可生新安装使用。（注：滤清器应每月清洗1-2次）。 溢流筏-控制该机的压力开关,旋转调压手转向右转为增压，向左转为减压，出厂前已调整好压力。但在使用过程中调压手轮可能有变位现象，导致压力升高或降低，这时需要生新调节压力，调压时应在运转中进行，同时把压板降至低位置，调整溢流筏的调压手轮，调整压力不能高于或低于压力表所示的范围，压力的OMPA（100KG/1cm2）。旁杆-增强压的刚性和起导向作用，每次使用前应加油，起润滑作用。行程开关-控制该机的启动和停止的作用，因此要经常检查、维修、保养。手动转向阀-控制压板向上向下，停止的开关。
打包机工作原理带子送到位→收到捆扎信号→制动器放开，主电机启动
(1)→右顶刀上升，顶住右带于滑板处(2)→“T”型导板后退(3)→接近开关感应到退带探头(4)→主电机停转，制动器吸合(5)→打包机退带电机转动，退带0.35秒(6)→带子收紧捆在物体上(7)→主电机二次启动，制动器吸合(8)→大摆杆二次拉带，收紧带子(9)→左顶体上升，压紧下层带子(10)→加热片伸进两带子中间(11)→中顶刀上升，切断带子(12)→中顶刀下降(13)→中顶刀再次上升，使两带子牢固粘合(14)→中顶刀下降，左右顶刀同时下降(15)→加热片复位(16)→滑板后退(17)→“T”型导板复位(18)→接近开关感应到送带探头(19)→送带电机启动，带动带子送带(20)→大摆杆复位
(21)→带子到位，带头顶到“T”型导板上(22)→接近开关感应到双探头(23)→主电机停转，刹车吸合。
二、液压打包机特点：
所有机型均采用液压驱动，可选择手动或PLC自动控制操作；
出料形式有翻包、推包(侧推和前推)或人工取包(打包)等不同方式；
安装无需底脚螺丝，在无电源的地方，可采用柴油机作动力；
挤压力从5吨至200吨有十个等级，供用户选择，生产效率从4吨/班至40吨/班；
压缩室尺寸和包块尺寸可根据客户要求定制；。
三、液压打包机注意事项：
正确使用机器设备，认真执行维护制度和严格遵守安全操作规程是延长机器使用寿命，提高生产效率和保证安全生产的必要条件。为此，建议用户建立维护和安全操作规程，操作人员应熟悉机器结构和操作程序外，还必须注意以下各点：
（1）加入油箱内的液压油，应严格使用高品质的抗磨液压油，必须经过严格过滤，并且应经常保持足够的油量，不足时应立即加注油液。
（2）油箱每半年应清洗并更换新油一次，但一次清洗过滤油液不能超过一个月，使用过一次的新油液经过严格过滤后允许再用一次。
（3）机器各润滑处应按要求，每班至少加注一次润滑油。
（4）应及时清理料箱内的杂物。
（5）未经学习，不了解机器结构、性能和操作规程者不得擅自开动机器。
（6）当机器出现比较严重漏油或在工作中发生异常现象时，应立即停止运行，以分析原因排除故障，不得强行带病运转。
（7）机器在运转过程中，不得进行修理或接触运动部位，严禁用手或脚在料箱内按压物料。
（8）泵、阀、压力表进行调整时，必须要有经验的技术工人进行，如发现压力表有故障，应立即检查或更新表。
（9）用户应根据具体情况自行制订详细的维护和安全操作规程。
四、液压打包机使用步骤：
1.机器分支电源并与其他机器同时运转，不仅会损坏机器的机能而且插头、插座过分发 热，有引起火灾的危险。特别须注意请无比准备好仅供本机使用的专门电压和容量。
2.机器地线端子必须和地线连接。未和地线连接或未充分连接时，有触电的危险。
3.使用延长软线电线断面面积为0.75m㎡以上10m以内。使用超出此范围的软线，不仅会损坏机器的机能而且插头、插座过分发热，会引起发生火灾的危险。
4.安装或打包超作时，请务必使用手套、保护眼镜、口罩。如不使用，可能会受伤或危害健康。
5.本机器是在被打包物体上使用打包带的打包机。其他目的请勿使用。被打包物是指需要打包的物品。请勿将手或身体接近主体机。
6.请勿卸下面板、外套、门等零件在使用机器时。卸下零件时，不仅会使机器发生故障，且易导致人参事故发生。
7.请勿改造机器。
8.请勿将电源软线放置叉车等通道处，或避免直接压到电源软线等场所。一旦外皮破损、断线等会有危险。
9.请勿使用湿手插拨电源插头，有触电危险。
10.打包带水或潮湿的物品，有触电危险。
11、不使用时，必须拔掉插座上的插头。绝缘退化，导致触电或因漏电引发火灾。
12、加热板处于非常高温时，请勿在机器后周围放可燃物品，有火灾危险。
