| 测量范围 | 0.04-800 |
| 品牌 | 信仁弘 |
| 型号 | LWGY |
| 加工定制 | 是 |
| 厂家(产地) | 天津 |
| 类型:叶轮式流量计 | 工作压力:1.6-35（MPa） |
| 精度等级:0.5 | 适用介质:液体 |
| 公称通径:4-300（mm） | 工作温度:-20-120（℃） |
| 加工定制:是 | 测量范围:0.04-800（m3/h） |
| 类型: | 工作压力: |
| 精度等级: | 适用介质: |
| 公称通径: | 工作温度: |
| 加工定制: | 测量范围: |
一、概述
LWGY系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。
传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。
传感器适用于在工作温度下粘度小于5×10-6m2/s的介 质，对于粘度大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。
二、工作原理
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，这个比值即为仪表系数。用K表示。
K=3600X
或K=
式中：f—流量信号频率（Hz）
Q—脉冲数
V—体积总量（m3或L）
每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
三、 技术特点
T现场显示
本智能流量计是采用先进单片微机技术设计的新型流量计显示
仪表，与脉冲信号输出的流量传感器（如涡轮、旋涡）配套。
可显示瞬时流量和累积流量。
◆ 累积流量：十位数字，小数点后面四位有效数字。
◆ 瞬时流量：六位数字，可显示出每升的变化。
◆ 显示精度：±1个显示单位。
◆ 信号输出：4-20mA外供电+24VDC电源（两线制）
◆ 内置3V锂电池供电。当电压低于2.7V时出现欠压指示。
◆ 防爆等级：ExdⅡBT4。
◆ 小信号切除功能。
P 脉冲输出型
★ 工作压力：+12VDC或者+24VDC两种（客户 定货前必须选定一种供电电源）。
★ 信号传输距离：小于300米。
★ 输出信号：方波信号
★ 幅值：+12VDC供电幅值大约为10V；+24VDC 供电幅值大约为20V。
★ 安装：放大器和涡轮流量传感器连接为M16×1螺紋，涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器上，用手拧到感觉放大器到底后再把锁紧螺母带紧。
★ 接线：脉冲输出型放大器对外引线为三根， 红线、黄线、 蓝线。红线接正电源，黄线为脉冲输出，蓝色为地线。

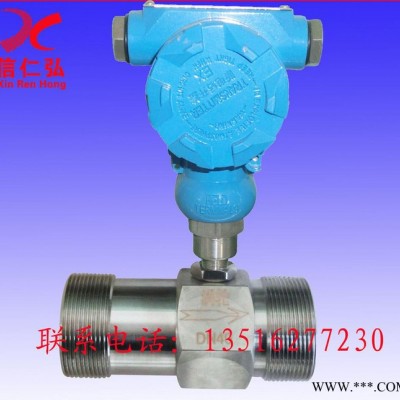

I 4-20mA输出型
◆ 外供电24VDC(两线制)
◆ 输出信号：4-20mA或1-5V,4mA对应涡轮流量传感器最大流量，流量范围见涡轮流量传感器铭牌。
◆ 信号传输距离：小于500米。
◆ 安装：涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器接头处（M16×1螺纹），用手拧到感觉放大器
到底后再把锁紧螺母带紧。
◆ 接线：4-20mA输出型放大器对外引线为红线和黑线。红线为+24VDC电源，黑线为电流输出线。

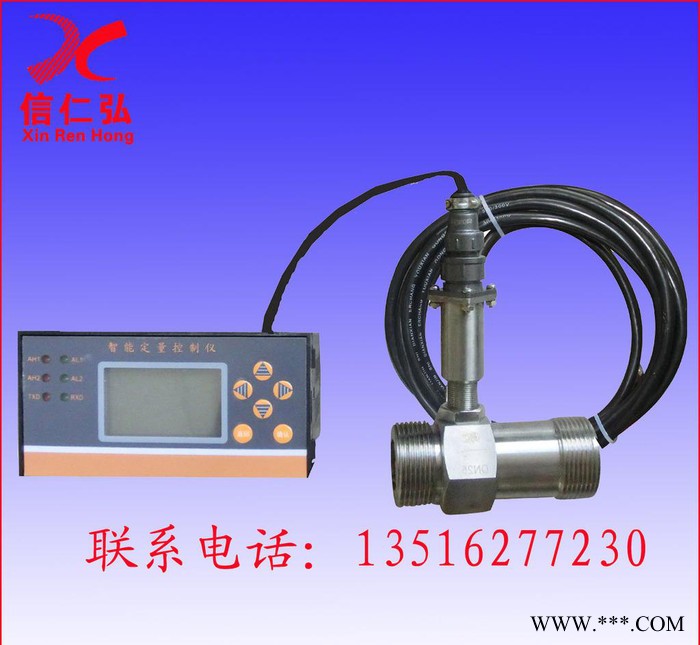

S分体式远传带积算仪
◆ 工作电压：外电源供电220VAC或者24VDC 电源（可选）
★ 信号传输距离：小于300米。
★ 积算仪瞬时四位，累计十二位显示。
★ 积算仪尺寸：155mm×80mm
★ 积算仪带4-20mA、输出脉冲、RS485（用可选）并能与计算机连接。
