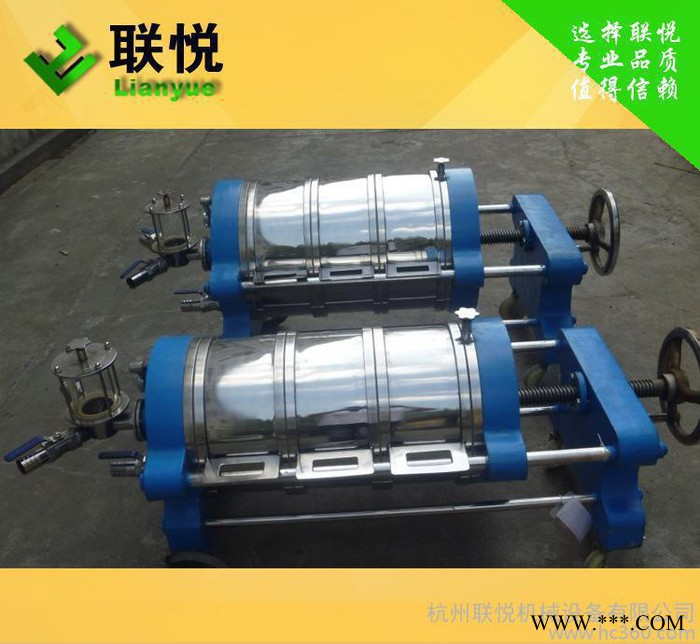

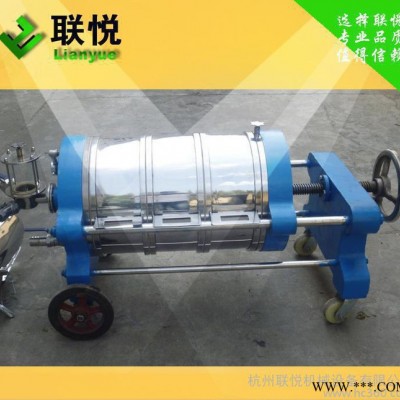

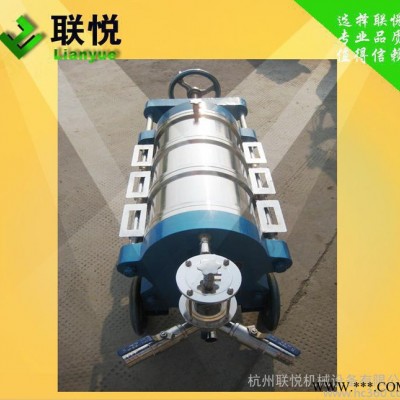

**】全不锈钢330型硅藻土过滤器卧式白酒过滤机，黄酒过滤器

  硅藻土过滤机，其特征在于过滤罐硅藻土过滤机滤板上设有进口、出口，进、出口内装有导液套，每块滤板的上表面设有负压槽，负压槽上面盖有滤布，进口与滤布上面的空腔连通，出口与滤布下面的负压槽连通，使用本技术予涂硅藻土速度快、涂层稳固不脱落、不龟裂、过滤面积大、过滤质量好，因为节能、省工、省时、而提高生产效率。

联悦出品的夹层锅按国家GB质量标准

1.焊接采用手工氩弧焊，焊丝牌号：SS308不锈钢
2.焊接按JB/T4709-2000《钢制压力容器焊接规程》进行，焊接结构及型式按设计要求中注明外，其余按GB985-88标准.
3.容器内表面焊缝磨平.作抛光处理。
4.容器内水压试验合格再进行外壳体焊接，完成后表面抛光
5.快开间应操作灵活轻便，不得有卡住及过紧现象。
6，抛光工艺按两道，粗抛加精抛加油，自动抛光和人工抛光处理。抛光处理后内外无焊缝。三种抛光处理，镜面抛光，亚光原色，磨砂处理。

压力检验报告

不锈钢材质证明书

应用范围

硅藻土过滤机适用于果酒、白酒、保健酒、葡萄酒、糖浆、饮料、酱油、醋、以及生物、医药、化工等液态制品的澄清过滤。

1.饮料业：果蔬汁、茶饮料、啤酒、黄酒、果酒、白酒、葡萄酒等

2.制糖业：蔗糖、果葡糖浆、高果糖浆、葡萄糖浆、甜菜糖、蜂蜜等

3.医药业：抗生素、维生素、合成血浆、中药提取液等

4.调味品：醋、酱油、味精、料酒等

5.化学制品：树脂、无机酸、有机酸、醇、苯、醛、醚等

6.其他：明胶、骨胶、海藻胶、植物油、淀粉等

1组成

本设备由壳体、中间轴、过滤板、过滤网、导杆、气阀、玻璃视镜、胶轮等件组成，所有液体接触的机件，均采用不锈钢材料制成，壳体分为多节、单节、节间用橡胶密封圈密封，便于拆卸清洗。

2优势

采用硅藻土过滤机，比陈旧棉饼过滤机由明显的优势：能源可节约 92% 酒损失减少 90% 设备成本节约 2/3 生产工人减少 3/4 使用硅藻土过滤后的酒和饮料，风味不变，无毒、无悬浮物、沉淀物、澄清透明、滤清度高、占地面积小、轻巧灵活、移动方便。中国产业链众多，硅藻土过滤器行业的生产集中度低、高端产品相配套的研发能力低、硅藻土过滤器行业制造技术水平低等现象仍然存在，进出口贸易逆差不断扩大。

主要控制参数

硅藻土过滤器选用的主要控制参数为壳体材料、壳体工作压力、直径、助剂用量、反冲洗强度等。

硅藻土过滤机过滤精度高，能达到1-2微米，能滤除大肠杆菌、藻类，滤后水浊度为0.5～1度；占地面积小，设备高度低，体积只相当于砂滤机的1/3，可节省机房大部分土建投资；使用寿命长，滤元耐腐蚀性强，A-1型过滤机的使用寿命为20年；A-1型可逆式硅藻土泳池过滤机10年内不需要更换任何部件，使用寿命达到20年以上。

硅藻土过滤机运行费用低：用水量：反冲洗用水量是砂滤机的1/10；用电量：A-1型可逆式硅藻土过滤机机房的总用电负荷只有传统砂缸过滤系统机房的总用电负荷的3/5左右；用药量：A-1型机在过滤时需加硅藻土，每平方米过滤面积，每一个过滤周期投加量为0.2公斤；砂缸过滤系统在过滤前需连续地投加絮凝剂（硫酸铝或硫酸亚铁），由于A-1型机的硅藻土本身能滤除大肠杆菌和藻类，因此消毒液的投加量也比砂缸过滤系统要少得多；A-1型可逆式硅藻土泳池过滤机由于其过滤精度很高，并且排污方便又省水，运行中无须投加混凝剂。

硅藻土过滤器主要分类

1）、按过滤单元的型式：柱式和板式。

2）、按过滤器的使用方式：一体式和独立式。

3）、按助剂的使用方式：可逆式和可再生式。

可逆式硅藻土过滤器

一般为板式，过滤单元的两个方向都可以涂硅藻土膜，水流可以从正方向进行过滤，切换到逆方向也可以过滤，节省过滤、反冲、涂膜的切换时间，涂膜可根据设计调节厚度，滤速从2m/h-10m/h。

可再生式硅藻土过滤器

一般为柱式，过滤器为罐式，圆柱形过滤单元放置在罐体内部，当过滤器停机后，罐内的硅藻土在再开机时可重复使用，节省硅藻土和反冲洗水量，涂膜较厚，纳污量较高。

施工、安装要点

1）、过滤器基础按设计图施工，稳固设备的地脚螺栓应与混凝土基础牢固的结合成一体，浇灌前预埋孔应清洗干净，螺栓本身不应歪斜，机械强度应满足要求；混凝土基础需配有防潮层。

2）、各过滤器搬运，应根据其重量及形体大小，结合现场施工条件，决定采用运输设备。安装时，索具必须检查合格，吊索的绳长度应一致，以防受力不均，罐体变形或损坏。

3）、过滤器的配管安装应定位平整，稳固后进行，阀门手柄安装方向应便于操作，排列整齐。

4）、过滤器顶部高点应安装自动排气阀，底部低点安装排水阀。

5）、过滤器反冲洗管上安装玻璃钢观察口。

6）、在过滤器进出管路上应安装压力表，压力表朝向应便于读数。

执行标准

国内对硅藻土过滤器无相关标准，制造商应提供企业标准或生产参照的国外同类产品标准。

《水处理设备制造技术条件》JB/T 2932-99

《生活饮用水卫生标准》GB5749-2006

《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002

《建筑给水排水设计规范》GB50015-2003

《体育建筑设计规范》JGJ31-2003 JGJ265-2003

《游泳池和水上游乐池给水排水设计规程》CECS 14：2002

联系地址：浙江杭州

联系电话：0571-85201907

传真号码：0571-81132555

腾讯QQ：1809597580

阿里旺旺：lianyue7878

技术性能要求

1）、游泳池用硅藻土过滤器宜使用600#或700#硅藻土助滤剂，其卫生要求和物理化学特性应符合《硅藻土卫生标准》 GB14936–1994和《食品工业用助滤剂硅藻土》QB/T 2008–1995的规定。

2）、硅藻土过滤器的外壳及附件应采用高强度、耐腐蚀、耐压、不变形和不污染水质的材料。

3）、大、中型游泳池水处理系统使用的过滤器整体耐压不宜小于0.6MPa。

4）、硅藻土过滤器的反冲洗水不得直接排入市政管道，必须有硅藻土回收或沉淀的措施。

7硅藻土过滤器主要优点

对可导致腹泻、呕吐，严重者会死亡的隐孢子虫和贾第鞭毛虫的滤除效率达到99.99%以上；过滤精度高，达到2-3μm, 过滤出水水质澄清透明，浊度<0.1NTU。

反冲时间短，可节水节电；占地面积小，操作简单、安全

8硅藻土过滤器水处理应用

硅藻土作为水过滤介质应用始于1915年，二战期间美军使用移动式小型硅藻土净水装置为战地提供生活饮用水。20世纪50年代，美国开始采用硅藻土过滤机对游泳池池水进行过滤净化处理。到60年代初，全美国就有60%以上的公共游泳池采用硅藻土过滤机过滤净化处理游泳池循环水。世界卫生组织在2006年《环境娱乐用水安全准则》中，将硅藻土过滤器称为超微过滤器（UFF）。目前应用最广的硅藻土过滤器是日本三浦化学装置株式会社室外A-1可逆式硅藻土过滤机在全球共销售A-1型硅藻土可逆式过滤机15000台，使用案例包括1988年举办的第24届韩国奥运会游泳场馆，1994年的日本广岛亚运会场馆等大型场馆。英文造价太高，国内使用的案例不多，全国仅有300多个案例，包括北京首都体育大学游泳馆、上海黄埔中心游泳馆等。2009年6月，随着游泳事业发展的需要，大型比赛对水质的要求越来越高，在住房和城乡建设部新编制的《游泳池给水排水工程技术规程》中，正式将硅藻土过滤器列入规范。从国内外的经验和发展趋势看，硅藻土过滤技术用在泳池中的缺点还是比较多，如反冲洗水不得直接排入市政管道，必须有硅藻土回收或沉淀的措施；另外处理同样水量的硅藻土设备功耗大于的很多精化技术，且对专业化操作要求较高；大规模推不符合我国寻求低炭环保的国情，所以游泳池过滤的主流产品必将是节能环保产品为发展方向。

9产品选用要点

1）、一般要求：中型游泳池水处理系统使用硅藻土过滤器时，每个系统的过滤器数量不得小于两台。大型游泳池水处理系统使用硅藻土过滤器时，每个系统的过滤器数量不得小于三台。

2）、硅藻土过滤器的滤速宜按低限选用，生产厂家应提供过滤器正常工作时的硅藻土助剂型号和助剂用量。

3）、使用硅藻土过滤器的游泳池水处理系统可不投加混凝剂。

4）、选择硅藻土过滤器作为泳池水处理设备时，应充分考虑滤元再生效果，市场上出现类似砂缸的单向反冲洗，单向涂膜的烛式硅藻土过滤器，因滤元没有再生功能，导致使用一段时间，必须对滤元进行人工清洗，因技术不成熟，导致逐渐被市场淘汰。
